　　瑞士石英通高精度高可靠性且帶有內部微調器的TCXO
　　19年,5G實現初步落地,商用化也正是開啟,一時間在整個社會中掀起了5G追捧浪潮,并且據相關機構透露,今年將會是5G建設加速之年,我國今年預計目標是建設55萬臺5G基站,為此,諸多行業也正在向5G靠攏,其中以石英晶振行業最為明顯,近段時間以來已經有多個廠家推出了可適用于5G應用的晶振產品.而瑞士石英通推出的這款高精度高可靠性且帶有內部微調器的TCXO晶振就是為5G而生,可應用于5G中繼器.

　　瑞士石英通推出的這款進口晶振產品是TX14T系列產品,這款晶振的尺寸不是我們常用的尺寸,它的尺寸是14.3*9.3mm,厚度為6.2mm,該款晶振的輸出邏輯是采用(LV)HCMOS或者正玄波的輸出邏輯,采用貼片六腳的封裝方式.
　　該有源晶振的參數規格表如下:

Frequency range	10.000to100.000MHz
Standard frequencies	10,20,25,32,,38.88,40,48,50,60,100MHz
Frequency stability:
vs.temperature referencedto(FMAX+FMIN)/2	??±0.5ppm over-40to+85°C (*)
vs.supply voltage changes referenced to frequency atnominal supply	≤±0.05ppm ±5%
vs.loadchanges referenced to frequency atnominalload	≤±0.05ppm ±10%
vs.aging@+40°C	≤±1.0ppm 1styear
G-sensitivity	2.0ppb/g peraxis
Shortter mstability ADEV	<1?10-10 ??=1.0s
Frequency tolerance exfactory	0~+1.0ppm @+25°C
Supply voltage	+3.3Vor5.0V (*)
Output signal	Sinewave	(LV)HCMOS (*)
Frequency range	20to100MHz	10to100MHz
Output level	+3to+6dBm	VOH>0.9?Vcc/VOL<0.1?Vcc
Output load	50?	15pFmax.
Currentcon sumption	<15mA	<10mA
Frequency adjustment(trimming)	≥5ppm byinternaltrimmer

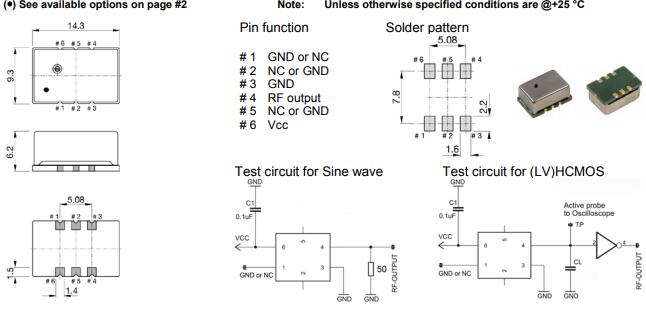

　　該壓電石英晶體產品規格圖如下:

　　這一系列產品還有如下規格的產品:

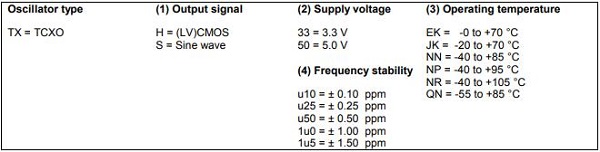

　　TX14T-(1)(2)-(3)(4)-50.000MHz,這是該系列產品的編碼格式,每一種編碼就代表了不同性能規格的產品.TX代表的是溫補晶振(TCXO)的意思,(1)代表的是輸出邏輯,分為兩種,為H時是(LV)HCMOS,為S時則是正玄波輸出. (2)則是代表工作電壓,如果之為33則說明工作電壓為3.3V,如果值為5.0則表示工作電壓為5.0V.再則就是(3)代表的工作溫度,一般情況下都是耐高溫晶振,分為多個系列,具體以下圖為準, (4)就是代表晶振產品的精度,也就是頻率穩定性.

　　頻率穩定性與溫度的關系:

ppm	≤± 0.10	≤± 0.25	≤± 0.50	≤± 1.00	≤± 1.50
-20 to +70 °C	∧	Ο	Ο	Ο	Ο
-40 to +85 °C	∧	∧	Ο	Ο	Ο
-40 to +95 °C	∧	∧	∧	∧	Ο
-40 to +105 °C	∧	∧	∧	∧	∧
-55 to +85 °C	X	X	∧	∧	∧

　　注意:其中∧表示需要咨詢工廠,圓圈的代表是客用的,X代表是不可用的.
