看完這四個關鍵問題就知道如何選擇正確的振蕩器
石英晶體振蕩器通常是設計師認為的最后一個頻率組裝元件之一部件,但是往往一不小心錯誤的部分可以迅速殺死一個整個設計方案,而且搜索通過各種用途廣泛可用的振蕩器和它們的功能可以混亂,本文講述有四個關鍵問題可以試問自己在什么時候選擇一個正確振蕩器,您所要找的答案本文將有助于確保您的晶振方案設計的要求得到一個保障參考.
一.你需要水晶還是振蕩器?
雖然它們可能看起來相同并且共享許多規格,晶體和振蕩器是非常不同的設備,封裝的水晶是一塊石英,切割和拋光以在具有高Q值的特定頻率下共振,相比之下,晶體振蕩器或XO是包含該晶體振蕩器的完整器件石英晶體,振蕩器電路,輸出驅動器,并且可能是鎖相的循環(PLL),圖1:振蕩器是一個完整的單輸出時鐘發生器,大多數消費類和電池供電的應用都使用片上系統(SoC)具有集成振蕩器電路和簡單,低成本晶體的器件時鐘合成.

二.需要什么抖動性能?

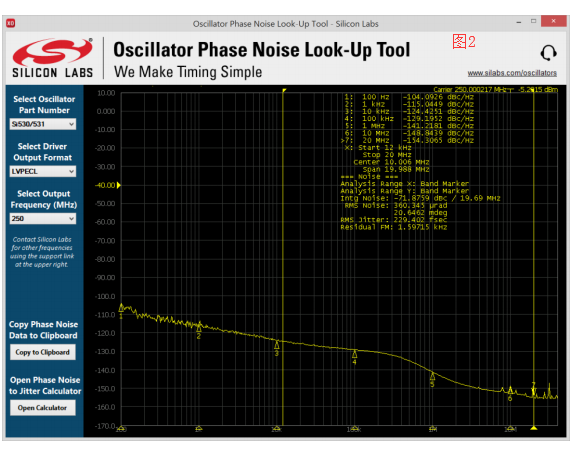

定時抖動是一種測量時鐘信號純度的方法,越低了抖動,噪音越小,由于振蕩器通常用作本地振蕩器對于系統的"心跳",需要干凈且低抖動的輸出,在示波器的時域中測量抖動-例如,周期抖動和周期間抖動-或者在a,的頻域中相位噪聲分析儀,在頻帶上集成RMS相位抖動,例如12kHz至20MHz,如圖2所示,在理想情況下,應用程序或芯片組由驅動器驅動振蕩器將提供最大允許抖動規范伴隨積分帶,相位噪聲掩模和雜散要求.

三.你的頻率會改變嗎?
許多振蕩器應用僅需要單個固定頻率,如156.25兆赫,在其他情況下,振蕩器提供的頻率可能需要更改,例如,12G-SDI視頻成幀器可能需要在它們之間切換兩種不同的視頻幀速率為297MHz和297/1.001MHz,理想的解決方案是提供多個石英振蕩器,預先存儲的頻率,這些器件的輸出頻率可通過引腳選擇啟用單個XO替換多個振蕩器和多路復用器,如果申請需要混合整數和小數時鐘,選擇一致提供的設備所有目標頻率的低抖動操作.
四.頻率穩定性有多重要?

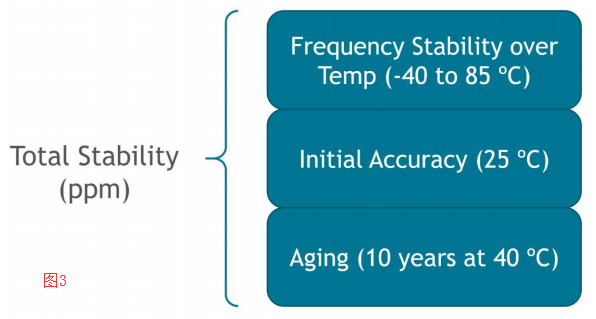

頻率穩定性衡量有源晶體振蕩器的輸出頻率由于溫度變化,在運行期間可能發生變化,如果頻率漂移超出應用程序的預期,可能會出現定時誤差發生,頻率穩定性以百萬分率或ppm表示,相對于特定溫度范圍內的標稱頻率,完整的測量潛在的頻率偏差稱為總穩定性,它是總和頻率穩定性隨溫度變化,初始精度在25°C,老化超過a指定的時間和溫度,如圖3所示,總穩定性揭示了振蕩器可能產生的最壞情況可能的頻率使用壽命.

XO可能在整個溫度范圍內具有出色的頻率穩定性,但這一點測量僅相對于它在室內提供的標稱頻率溫度,因此,某些設備的初始晶振精度誤差可能非常大,例如SAW振蕩器,必須加以考慮,石英晶體在很長一段時間內緩慢老化,這導致輸出頻率緩慢漂移,一些振蕩器供應商指定老化只有一年在25°C,而更保守的供應商指定老化10多年的溫度,為更高的溫度提供更可靠的保證長期運作.
