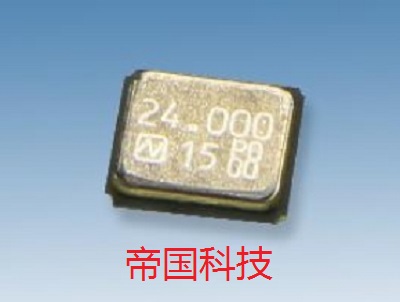

　　從始至終,有一個亙古不變的道理,那就是有因必有果;那么石英晶振產品為什么會出現那么不同性能的產品,這和智能手機一個樣,為什么會出那么多外觀樣式,和功能特性呢,因為手機的使用者是人嘛,而每個人的要求又不一樣;所以石英晶振會出現那么多種類,是因為應用市場的需求不同,在高端產品核心模塊要有源進口晶振才行,而在一些輔助型模塊上則使用無源晶振就足以,所以需要不斷開發新產品,以滿足不同的市場需求;在這樣的背景下,日本電波工業株式會社就推出了一款可適用于接口裝置的小型無源晶振NX2016SA.

　　該款石英晶振產品的型號為NX2016SA,從其型號來看,可得出該產品是NDK(日本電波株式會社)旗下產品,外觀尺寸大小為2016mm,屬于石英晶體諧振器系列產品.
　　該石英晶振的特征特性:

超小型,薄型(2.0×1.6×0.45mm).
具有優良的耐環境特性,如耐熱性,耐沖擊性.
在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性.
滿足無鉛焊接的回流溫度曲線要求.

　　該貼片晶振的應用領域:

移動通信
短距離無線通信
消費類電子
接口類設備,USB

　　這款2016晶振的具體參數如下:

標準	標準		可選擇
額定頻率范圍 (MHz)	16 to 80		16 to 80
尺寸大小 (L×W×H : mm)	2.0×1.6×0.45		2.0×1.6×0.45
泛波次數	基波		基波
頻率偏差 (+25±3°C)	±10×10^-6		±10×10^-6
頻率溫度特性 (以25°C為基準)	±25×10^-6	±15×10^-6	±25×10^-6 (Temp extended case, *1)
工作溫度范圍 (°C)	-40 to +85	-10 to +75	-40 to +85 *1
儲存溫度范圍 (°C)	-40 to +85		-40 to +85
等效串聯電阻 (Ω) (額定頻率:以上～未滿)	Max. 200 (16 to 18MHz) Max. 150 (18 to 20MHz) Max. 100 (20 to 24MHz) Max. 80 (24 to 26MHz) Max. 60 (26 to 40MHz) Max. 50 (40 to 80MHz)		Max. 200 (16 to 18MHz) Max. 150 (18 to 20MHz) Max. 100 (20 to 24MHz) Max. 80 (24 to 26MHz) Max. 60 (26 to 40MHz) Max. 50 (40 to 80MHz)
驅動功率 (µW)	10 (Max. 100)		10 (Max. 100)
負載電容 (pF)	8		6 to 18
頻率老化率 (+25°C)	---		Max. ±3×10^-6/year *1
規格料號	STD-CZS-7	STD-CZS-6	Refer to *2

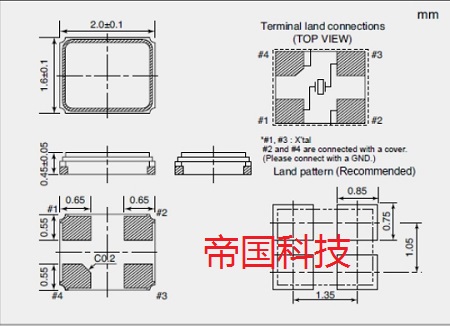

　　該NDK石英晶體諧振器的外觀尺寸如下:

　　從上述所示的特性來看,這款NDK晶振生產廠家旗下的無源晶振具備小體積的特性,雖然在諸多性能上相較于石英晶體振蕩器來說還有所差距,但是其性能在無源晶振中也算是頂尖一類得了,這也是為什么該產品能夠應用于通信產品和接口類裝置上的根本原因所在.
