- 規格型號：25401424
- 頻率：1.025~66.667MHZ

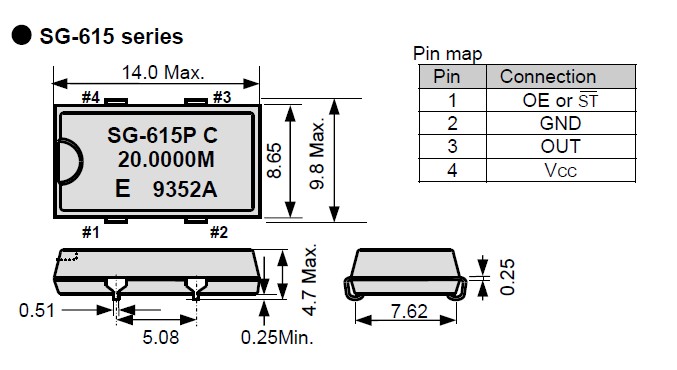

- 尺寸：14.0*9.8mm
- 產品描述：SG-615P,PTJ,PTW,STW有源晶振,"SG-615P 24.0000MC0:ROHS"石英晶體振蕩器,愛普生晶振,在密封的機器設備中測良,封裝等技術1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高....

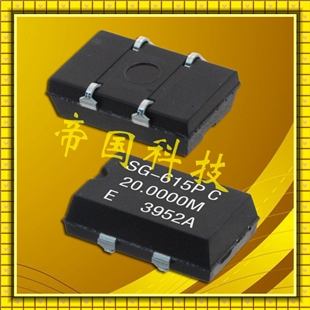

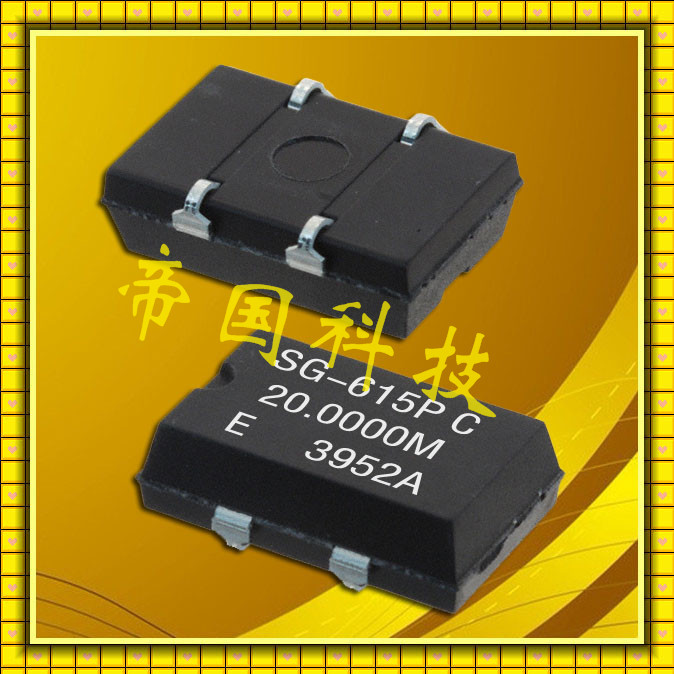

SG-615P,PTJ,PTW,STW有源晶振,石英晶體振蕩器,愛普生晶振,SG-615P 24.0000MC0:ROHS
.jpg)
SG-615P,PTJ,PTW,STW有源晶振,石英晶體振蕩器,愛普生晶振,"SG-615P 24.0000MC0:ROHS",在密封的機器設備中測良,封裝等技術1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.
| 晶振參數 | 符號 | SG-615 series |
| 標準頻率 | fo | 1.025 MHZ to 66.667 MHZ |
| 電源電壓 | Vcc | 5.0 V ± 0.5V |
| 存儲溫度 | T_stg | -55℃ ~ +125℃ |
| 工作溫度 | T_use | -20℃ ~ +70℃ |
| 頻率穩定度 | F_tol | ±50.0×10-6 Max |
| 電流消耗 | ICC | 23 mA MAX |
| 輸出禁用電流 | I_dis | 12 mA MAX |
| 待機電流 | I_std | 2 uA MAX |
| 對稱性 | SYM | 40% to 60% |
| 輸出負載 | L_CMOS | 50 pF Max |
| 輸出電壓 | VOH | Vcc-0.4V Min |
| VOL | 0.4V Max | |
| 上升/下降時間 | tr/tf | 8 ns Max |
| 啟動時間 | T_str | 10 ms Max |
| 頻率老化 | F_aging | ±5 ×10-6 /years Max |
負載電容
如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.
其中CS表示電路的雜散電容.
頻率和負載電容特征圖器
振蕩回路參數設置參考
.jpg)
愛普生以“成為被全世界人們所信賴、與社會共同發展、開放的公司”的經營理念為基礎,通過扎根于世界各地社區社會的活動,實現與社會和諧共生.每一位員工都應認識到企業應該具備更高的社會性,應該站在公司的立場,作為優秀的企業公民積極參與社會貢獻活動,與社會形成共同發展的關系."SG-615P 24.0000MC0:ROHS",
愛普生所從事的社會貢獻不局限于單純財務上的支持,而更重視將支撐著愛普生事業的以圖像、影像為基礎的技術和知識還原社會,通過我們的事業本體為社會做貢獻.未來,愛普生將繼續開展包括員工人力支援在內的社會貢獻活動.
愛普生緊扣客戶需求,提供高品質,高信賴度的產品及優質服務.日本國內和海外各事業部率先取得IS0900認證.并且,還率先取得大型汽車制造企業所要求的ISO/TS 16949認證.
ISO/TS 16949是以QS-900為基準,根據汽車制造業所要求的標準更加嚴格的認證,此認證標準在世界各國是通用的
石英領域品質方針"SG-615P 24.0000MC0:ROHS",
我們將時刻意識到顧客所在,通過創造和實現顧客價值而提供讓顧客滿意和信賴的商品與服務.
并恒久開展業務改革,從而提高工作質量、實現“QCDS”之目標.
對于所面臨的課題,我們將基于五項主義追究其真因,本著原理原則旋轉“PDCA”的循環,科學而合理地給予解決.
