- 規格型號：12702742
- 頻率：32.768~100.000KHZ

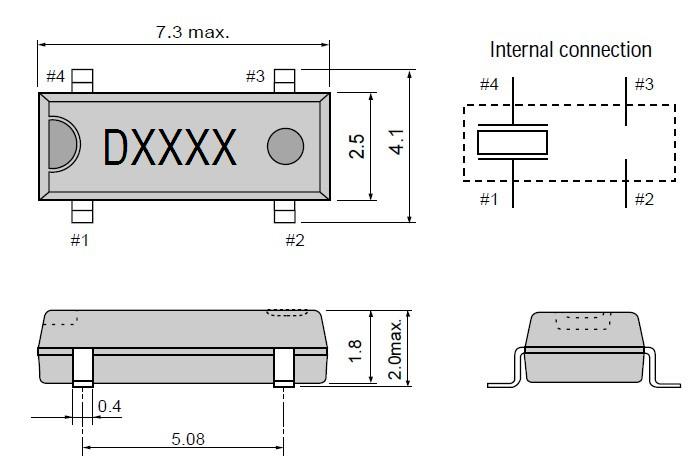

- 尺寸：7.3*4.1*2.0mm
- 產品描述：貼片石英晶體,"MC-206 32.7680KA-A5:ROHS"體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通...

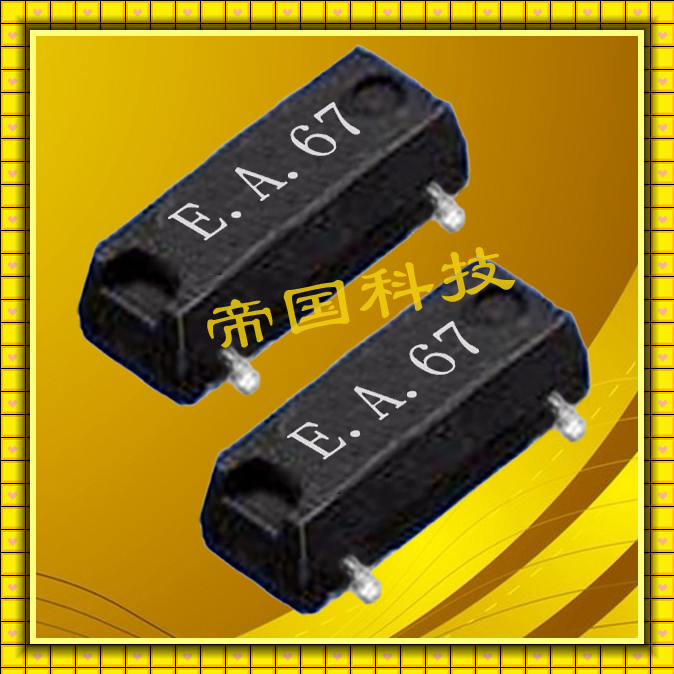

MC-206諧振器,藍牙貼片晶振,EPSON晶振原裝正品,MC-206 32.7680KA-A5:ROHS
.jpg)
MC-206諧振器,藍牙貼片晶振,EPSON晶振原裝正品,"MC-206 32.7680KA-A5:ROHS",32.768K系列產品本身具有體積小,厚度薄,重量輕等特點,此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求.
| 愛普生晶振規格 | 符號 | 規格說明 | 條件 | ||
|---|---|---|---|---|---|
| MC-206 | |||||
| 額定頻率范圍 | f_nom | 32.768kHz | 20kHz to 120kHz | 請聯系我們以便獲取其它可用頻率的相關信息 | |
| 儲存溫度 | T_stg | -55 °C to +125 °C | 裸存 | ||
| 工作溫度 | T_use | -40 °C to +85 °C | |||
| 激勵功率 | DL | 0.25μW Max. | 0.5μW Max. | ||
| 頻率公差（標準） | f_tol | ±20×10-6 |
±20 × 10-6 ±30 × 10-6 |
+25 °C,DL=0.1 μW 如需更嚴格的公差,請聯系我們 | |
| 拐點溫度 | Ti | +25 °C±5 °C | |||
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2 Max | |||
| 負載電容 | CL | 7pF,9pF,12.5pF | 12.5pF | 可指定 | |
| 串聯電阻（ESR） | R1 | 75kΩ Max. | 90kΩ Max. | 90kΩ to 65kΩ | |
| 串聯電容 | C1 | 3.7fF Typ. | 6.4fF Typ. | 7.0fF to 2.7fF | |
| 分路電容 | C0 | 0.8 pF Typ. | 1.3pF Typ. | 1.6pF to 0.8pF | |
| 頻率老化 | f_age | ±3 ×10-6 / year Max | +25 °C, 第一年 | ||
.jpg)
石英晶體振蕩器和實時時鐘模塊"MC-206 32.7680KA-A5:ROHS",
所有晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
愛普生緊扣客戶需求,提供高品質,高信賴度的產品及優質服務.日本國內和海外各事業部率先取得IS0900認證.并且,還率先取得大型汽車制造企業所要求的ISO/TS 16949認證.
ISO/TS 16949是以QS-900為基準,根據汽車制造業所要求的標準更加嚴格的認證,此認證標準在世界各國是通用的
石英領域品質方針"MC-206 32.7680KA-A5:ROHS",
我們將時刻意識到顧客所在,通過創造和實現顧客價值而提供讓顧客滿意和信賴的商品與服務.
并恒久開展業務改革,從而提高工作質量、實現“QCDS”之目標.
對于所面臨的課題,我們將基于五項主義追究其真因,本著原理原則旋轉“PDCA”的循環,科學而合理地給予解決.
