規格型號：33858817
頻率：12.0~54.0MHZ
尺寸：3.2*2.5mm
PDF

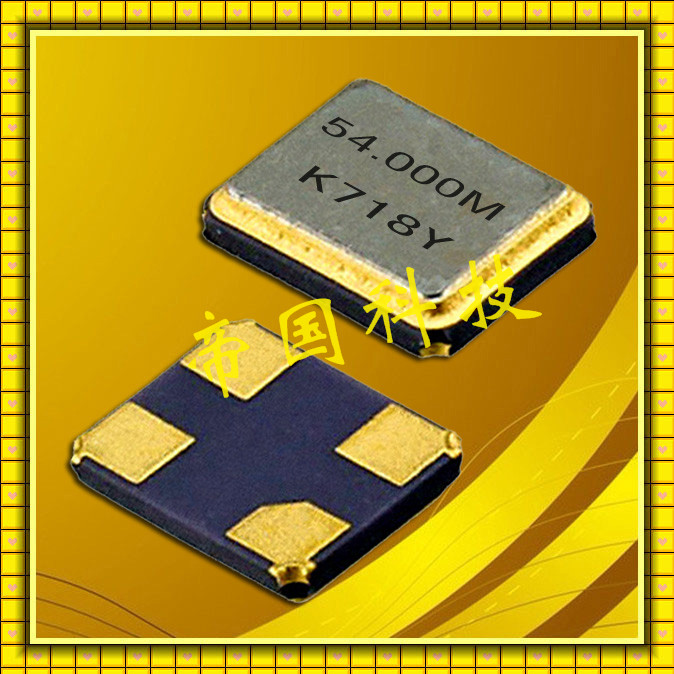

產品描述：京瓷石英晶體,CX3225SB(CX-101F)諧振器,CX3225SA貼片晶振,超小型石英晶片的設計：石英晶片的長寬尺寸已要求在0.002mm內，由于晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合...

京瓷石英晶體,CX3225SB(CX-101F)諧振器,CX3225SA貼片晶振,超小型石英晶片的設計：石英晶片的長寬尺寸已要求在±0.002mm內，由于晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致晶片不能正常工作，從而導致產品在客戶端不能正常使用，研發及生產超小型石英晶體元器件完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此晶片設計的計算機程序，該程序晶片外形尺寸已全面應用并取得很好的效果。超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.

項目	符號	規格CX3225SB
頻率范圍	f_nom	12.00~54.0MHZ
泛波次數	OT	基波
負載電容	CL	8PF
頻率偏差(25±3℃)	f_tol	±15×10^-6
等效串聯電阻	R1	200Ωmax.
驅動功率	DL	10µW (100µW Max.)
工作溫度	T_use	-10~+70℃,-30~+85℃,-40~+125℃
保存溫度	T_stg	-40~+85℃,-40~+125℃
頻率溫度特征 (以25℃為基準)	f_tem	±15×10^-6

京瓷集團在全球的事業涉及原料、零件、設備、機器,以及服務、網絡等各個領域.

在集團內部,若將相關的產品和事業視為一條生產線,其開發、生產、銷售以及物流等等,所有程序都被有機地結合起來,并且有效地利用現有經營資源,通過發揮協同效應,使其構筑得更加牢固.

所有的生產線都具備順應時代變化的速度感,通過融合集團的獨特技術,進一步積極創造新產品、開拓新市場.

為了回應客戶的期待,京瓷在價格、質量、服務等所有方面都滲透“客戶第一”的理念,不斷為全球市場奉獻新價值.

機械振動的影響

當晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

存儲事項

(1)在更高或更低溫度或高濕度環境下長時間保存晶體產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH.

(2)請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

京瓷集團希望銷售的所有產品都能為地球環保做貢獻,因此致力于開發環境友好型產品.為進行環境友好型產品的設計,京瓷明確了“環境友好理念”.將對于防止全球變暖、節能、節省資源、削減有害物質做出積極貢獻的產品定為“環保商品”,并針對所有產品設定了以環境友好理念為基礎的評價基準.通過這些努力,在2014年度,環保商品的比例達到了99%.今后,京瓷集團將繼續開展相關活動,為提供更多環境友好型產品而努力.

環境友好理念

京瓷將“防止全球變暖、節能性”、“資源循環性”、“環保、產品安全性”這3個主題視為最重要的課題,在產品開發階段就明確地設定了相應的環保理念.

負荷削減理念

盡可能削減產品本身對環境的負面影響

保護貢獻理念

通過產品投放,幫助客戶及社會減少環境負擔.

開發環境友好型產品

京瓷集團積極致力于環境友好型產品的開發,包括精密陶瓷產品、能源管理體系（HEMS、BEMS）、固體氧化物型燃料電池（SOFC）、LED照明、太陽能發電系統等.
